Fémlemez hidraulikus mechanikus támasztóállvány

A fémlemez hidraulikus mechanikus támasztóállvány hidraulikus emelési funkciókkal integrált fémlemez főtesttel ellátott tartószerkezet. Széles körben használják olyan forgatókönyvekben, amelyek nagy merevséget, laposságot és mikrobeállítási pontosságot igényelnek, mint például precíziós szerszámgépek, vizsgálóberendezések, automatizált gyártósorok és orvosi képalkotó berendezések.

A hagyományos öntött vagy profilacél hegesztett tartókkal összehasonlítva a fémlemez állványok könnyű súlyúak, letisztult megjelenésűek, rugalmasan tervezhetők és tetszetős felületkezeléssel rendelkeznek. A hidraulikus hengerek által meghajtott állvány lehetővé teszi a csapágyplatform finom magasságállítását. Precíziós vezetősínekkel vagy vezetőoszlopokkal párosítva garantálja a függőleges helyzetet és a stabilitást emelés közben.

Miért válassza fémlemez hidraulikus támasztóállványunkat

Anyag és szerkezeti jellemzők

A fő testet egyetlen hidegen hengerelt acéllemez hajlításával alakítják ki, egyenletes és szilárd hegesztéssel, amely sokkal jobb integritást biztosít, mint a toldott keretek. A felület védő spray-festékkel van bevonva, ellenáll az ütéseknek és oxidációnak, és nem hajlamos a karcolásokra vagy rozsdára a napi használat során.

A beépített tömített hidraulikus erőelemek kiváló tömítési technológiát alkalmaznak, hogy megakadályozzák a nyomás alatti szivárgást. A mozgatható kötésekre kopásálló perselyeket szerelnek fel a mérsékelt emelési és tolási csillapítás érdekében. Az erő egyenletesen oszlik el az egész egységen, és a kiszélesített alap tovább javítja az elhelyezés stabilitását.

A folyamat előnyei

1.Egyetlen hidegen hengerelt acéllemez hajlításával készült a hegesztési varratok csökkentése érdekében

2.Kettős erősítő bordák a kulcsfontosságú feszültségtartó helyeken

3. A hajlító szerkezet az öntött alkatrészekhez közel azonos súlyú merevséget ér el

Összehasonlítás a hagyományos eljárásokkal

Műszaki paraméterek

A termék előnyei

1. Magas költségű teljesítmény:

Az öntött vagy megmunkált támasztékokhoz képest a fémlemez szerkezetek alacsony öntési költséggel rendelkeznek, és gazdaságosak a kis szériás gyártáshoz.

2. Rugalmas kialakítás:

Személyre szabható körvonalak, lyukak és elkerülő kivágások a vevő berendezéseinek elrendezése szerint, nem szabványos felszerelésekhez is alkalmas.

3. Munkaerő-megtakarító művelet:

A hidraulikus erőrásegítés lehetővé teszi a nehéz terhek emelését mindössze néhány kilogramm kézi erővel, helyettesítve a nehézkes csavarbeállítást.

4. Erős környezeti alkalmazkodóképesség:

A szórt vagy rozsdamentes acél változatok megfelelnek az elektronikai, orvosi és élelmiszeripar tisztasági és korrózióvédelmi követelményeinek.

5. Könnyű karbantartás:

Szabványos univerzális hidraulikus tömítések; A lemezszerkezetnek nincsenek bonyolult belső alkatrészei, alacsony meghibásodási arányú.

Alkalmazási forgatókönyvek

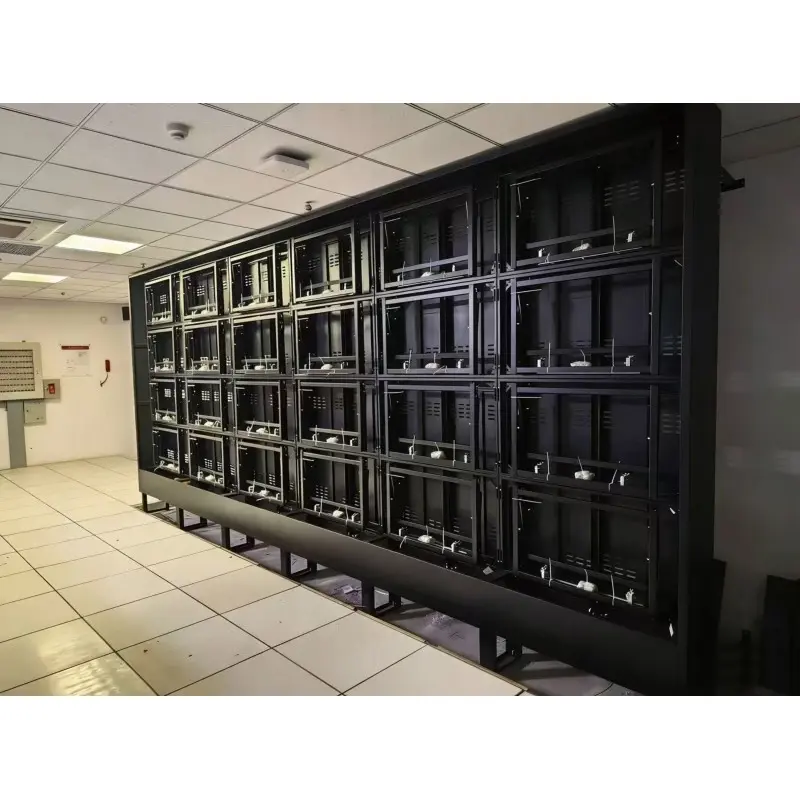

Ipari műhelyvezérlő berendezések támogatása, konferencia nagy képernyők emelő elhelyezése, kiállítási bemutatók teherhordó állványai, géptermi műszertartók, szupermarket intelligens terminálok fix keretei, többfunkciós kijelző rögzítés irodákba.

Telepítési lépések

✅Helyezze az állványt sík talajra vagy felszerelési alapra, állítsa be a négy lengéscsillapító lábpárnát a platform szintbe állításához (használjon vízmértéket).

✅ Csatlakoztassa a hidraulikus csővezetékeket (az elektromos szivattyúk tápellátást igényelnek), légtelenítse a levegőt: emelje fel és le teljes lökettel 2-3 alkalommal manuálisan vagy elektromosan.

✅Emelje fel a céleszközt vagy a munkadarabokat az emelőkosárra, rögzítse T-hornyokkal vagy menetes furatokkal.

✅Emelje fel a célmagasságra a kézikerékkel vagy gombokkal, zárja el a zárószelepet vagy húzza meg a mechanikus ellenanyát.

✅Ellenőrizze az emelvény süllyedését; helyezze üzembe, ha 30 percen belül nem esik le.

Üzembe helyezési megjegyzések

.Első használatkor kötelező a légtelenítés, ellenkező esetben az emelés elakadhat vagy megremeghet.

.Győződjön meg arról, hogy a tápfeszültség megfelel az elektromos modelleknek (220V / 380V).

.Az összes berendezésrögzítő csavart húzza meg az elmozdulás elkerülése érdekében.

.Első hidraulikaolaj csere: 500 üzemóra után.

.Rendszeres ellenőrzés: 3 havonta ellenőrizze a hidraulikaolaj szintjét és a tömítő alkatrészeket.

Lényeges különbségek a hagyományos öntött/hegesztett tartóktól

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Elég erős a fémlemez hidraulikus támasztéka az öntött támaszokhoz képest?

V: Az ésszerű hajlítási és megerősítő bordás kialakítással a fémlemez az öntött alkatrészekhez közel azonos súlyú merevséget ér el. Teljes mértékben kielégíti a 300 kg-tól 2 tonnáig terjedő terhelést. 3 tonnát meghaladó terhelés esetén hegesztett profilú acél vagy öntött megoldások javasoltak.

2. kérdés: Testreszabhatók a nem szabványos méretek vagy formák?

V: Igen. Adjon 3D-s rajzokat vagy kézzel rajzolt vázlatokat, és mi elvégezzük a fémlemez kibontását és szilárdsági ellenőrzését. A hagyományos testreszabott átfutási idő 7-15 nap.

3. kérdés: Szükséges-e rendszeres kalibrálás?

V: Az első beszerelés és szintezés után csak félévente ellenőrizze a vízszintes szintet erős ütés nélkül. A hidraulikus rendszerhez nincs szükség speciális kalibrálásra.

4. kérdés: Mennyi ideig tart a teljes összeszerelés?

V: Az alkatrészek egyértelműen osztályozva vannak; a teljes összeszerelés gyorsan befejezhető az összeszerelési utasításokat követve.
