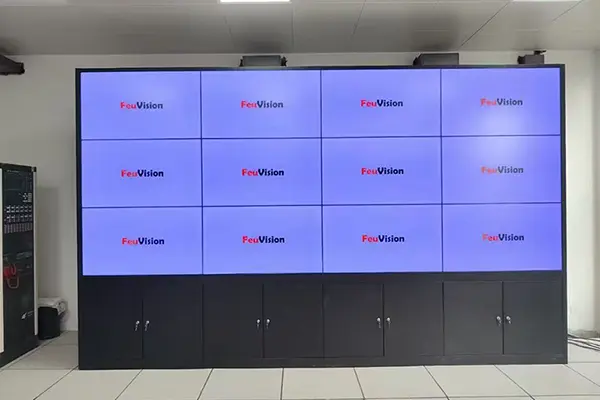

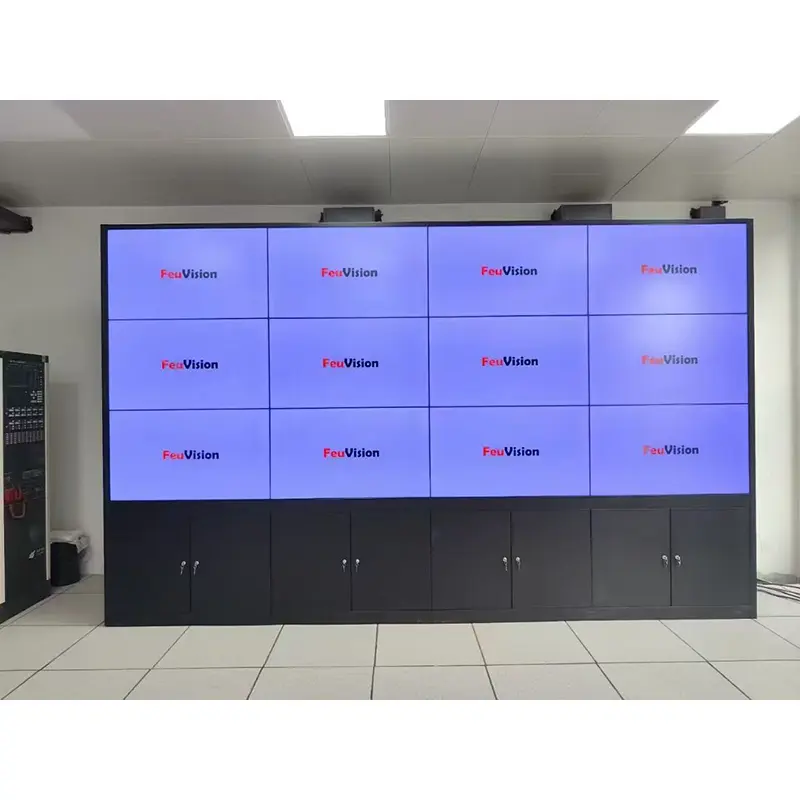

LCD videó fali tartó

Az LCD videó fali tartó egy moduláris fém tartórendszer, amelyet kifejezetten LCD videofalakhoz terveztek, és széles körben alkalmazzák többképernyős illesztési forgatókönyvekben, beleértve a biztonsági megfigyelést, konferenciaközpontokat, kereskedelmi reklámokat és forgalomirányító központokat. Nagy szilárdságú hidegen hengerelt acéllemezekből készült, precíziós finomhangoló mechanizmusokkal, támogatja a falra és a padlóra szerelést, az egyes panelek független beállításával az egyenletes toldási hézagok és a sík teljes felület biztosítása érdekében. Közvetlenül a gyártó szállítja, az OEM testreszabása elérhető.

Három alapvető mérnöki fájdalompont megoldva

1. Egyenetlen toldási hézagok – 6 irányú finombeállítás, minimális rés 0,5 mm-ig

2. Hosszú távú megereszkedés – Alsó teherhordó konzolok + többpontos erőcsapágy, nincs deformáció 8 éven belül

3. Nehéz karbantartás – Független szétszerelés egyetlen panelhez, csere 90 másodpercen belül

Modellválasztási útmutató

Miért válassza LCD videó fali konzolunkat?

1. 6 irányú finombeállítás a pontos illesztési hézagszabályozás érdekében

Függőleges, vízszintes és elöl-hátul 6 irányú állítómechanizmusokkal felszerelve a beépítés utáni vágáshoz. Még ±5 mm-es falfúrási hibák esetén is 0,5–1,5 mm-re lehet szűkíteni a toldási hézagokat (a képernyő előlap vastagságától függően).

Beállítási tartomány:

•Függőleges:±8mm

•Vízszintes:±8mm

•Elöl-hátul:±5mm

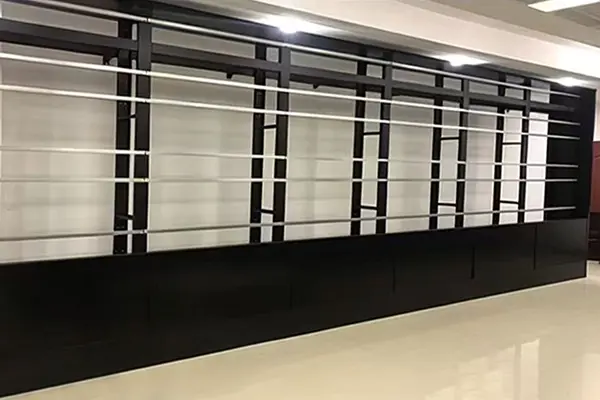

2. Moduláris keret a rugalmas elrendezéshez

Osztott szerelőkeret precíziós pozicionáló retesztartókkal:

• Egysoros fekvő elrendezés (1×N)

• Többsoros mátrix elrendezés (M × N)

• Álló képernyő illesztés (digitális jelzésekhez)

• Vegyes fekvő és álló elrendezés

Maximális egyoszlop magasság: 4 m (kb. 6 db 46”/4 db 55” panel)

Korlátlan vízszintes bővítés több egymás melletti oszlopkészleten keresztül

3. Független szétszerelés a könnyű karbantartás érdekében

Mindegyik panel külön horgokkal van rögzítve. Hibás panelcseréhez vagy hátsó vezetékek ellenőrzéséhez:

✅Nem kell szétszerelni a szomszédos képernyőket

✅Egyszemélyes szétszerelés 90 másodpercen belül

✅Nincs hatással a fal általános stabilitására

4. Az alsó rakománytartók megakadályozzák a megereszkedést

Egyetlen 55 hüvelykes panel súlya akár 35 kg. A hagyományos rögzítések kizárólag a hátsó függesztésre támaszkodnak, hosszú távú használat után hajlamosak előre dőlni és az alja megereszkedni.

Ez a tartó alsó teherbíró konzolokkal osztja el a panel súlyát a keresztgerendák között, 80 kg-os biztonságos egyetlen panel teherbírásával és 8 éven belüli deformáció nélkül.

5. Rejtett kábelkezelés a tiszta megjelenés érdekében

Dedikált kábelelvezető csatornák a keretben az erős és gyengeáram elkülönített vezetékekhez:

A HDMI-kábelek, a hálózati kábelek és a tápkábelek teljesen megvannak

Nincsenek látható vezetékek a videofal elején

Megfelel a tűzvédelmi és biztonsági ellenőrzési szabványoknak

6. A kettős beépítési mód minden faltípushoz illeszkedik

Műszaki paraméterek

A telepítés lépései (falra szerelve referenciaként)

2 munkás szükséges; egy 4 paneles videofal körülbelül 2 órát vesz igénybe

Falra szerelhető telepítés lépései

1. Mérés és pozicionálás: jelölje meg a fúrási pozíciókat a falon az illesztési elrendezési rajzonként, kalibrálja a szintmérővel

2. Keresztgerendák rögzítése: Szereljen be vízszintes keresztgerendákat (soronként 1-et) M10/M12 feszítőcsavarokkal, távolság ≤600 mm

3. A függőlemezek előszerelése: Rögzítse a finomhangoló függőlemezeket a képernyők hátsó VESA-furataihoz, biztosítsa a vízszintes beállítást

4. Szerelje fel a képernyőket: Kezdje az alsó sorból, csúsztassa a képernyő kampóit a kereszttartó résekbe, és rögzítse a reteszeket

5. Az illesztési hézagok finomhangolása: Állítsa be a 6-utas emelőcsavarokat imbuszkulccsal, hogy a réseket 1,0 mm-re szűkítse

6. Kábelkezelés: Vezesse az összes kábelt huzalvályúkba, és húzza meg a kilazulásgátló csavarokat

7. Bekapcsolási teszt: Ellenőrizze a kép folytonosságát, megerősítés után helyezze üzembe

A padlón álló telepítés lépései

1. Szerelje össze az oszlopokat: Csatlakoztassa a bal és a jobb oszlopokat alsó keresztmerevítőkkel, szerelje fel az állítható lábpárnákat

2. Szintbeállítás: Forgassa el a lábpárnákat a magasságállításhoz, kalibrálja a szintmérővel

3. Átlós merevítés hozzáadása: Kötelező átlós merevítés 2 méter feletti magassághoz a megerősítéshez

4. Képernyő felszerelése: Kövesse a falra szerelési eljárás 3–5. lépését

5. Végső rögzítés: Húzza meg az összes csatlakozó csavart, és kapcsolja be a teszteléshez

Alkalmazható forgatókönyvek

Összehasonlítás a hagyományos tartókkal

GYIK

1. kérdés: Milyen méretű videó fali panelekhez illik ez a tartó?

V: Kompatibilis a mainstream 46", 49" és 55" video falpanelekkel. Egyéb méretek (43", 65") esetén nézze meg a dedikált modelljeinket, vagy vegye fel a kapcsolatot a testreszabásért.

2. kérdés: Zavaros a részben hibás panelek cseréje?

V: A független függesztett kialakítás lehetővé teszi az egyes panelek külön szétszerelését anélkül, hogy az egész videófal stabilitását befolyásolná.

3. kérdés: A tartó illeszkedik az ívelt LCD csatlakozópanelekhez?

V: A szabványos videó fali konzolok lapos szerkezetűek. Hajlított LCD-panelekhez ívelt adapterek szükségesek. Adja meg a görbületi sugarat és az illesztési radiánt az egyedi ívelt karok feldolgozásához.

4. kérdés: Mi a képernyő maximális terhelhetősége és biztonsági tényezője?

V: Tervezett egypanel terhelhetőség: 80kg (roncsolásos próbaterhelés≥160kg), biztonsági tényező ≥2,0. A legnehezebb mainstream 55”-os panel körülbelül 30 kg, a 65”-os pedig 45 kg-ig terjed, mindkettő jóval a tervezési határ alatt van. Még mindig ellenőrizze a fal vagy a talaj tényleges terhelhetőségét a telepítés előtt.

5. kérdés: Hogyan válasszunk a falra szerelhető és a padlón álló típusok között?

V:

• Beton / tömör téglafal → Falra szerelhető (alacsony költség, helytakarékos)

• Üveg / márvány / könnyű acél gerincfal (fúrás nem megengedett) → Padlón álló (dekorációs sérülés nélkül)

•Több helyszíni mobilhasználat → Mobil kocsi tartó (görgőkkel)

6. kérdés: Kompatibilis-e más márkájú képernyőkkel (Samsung/LG/BOE)?

V: Igen. A VESA rögzítőlyukak 200 × 200 mm és 800 × 600 mm közötti méretűek, kompatibilisek a piacon kapható 46–55"-os kereskedelmi videofalpanelek több mint 95%-ával. Adapterlemezek vagy egyedi megmunkálás elérhető a speciális furatmintákhoz.
