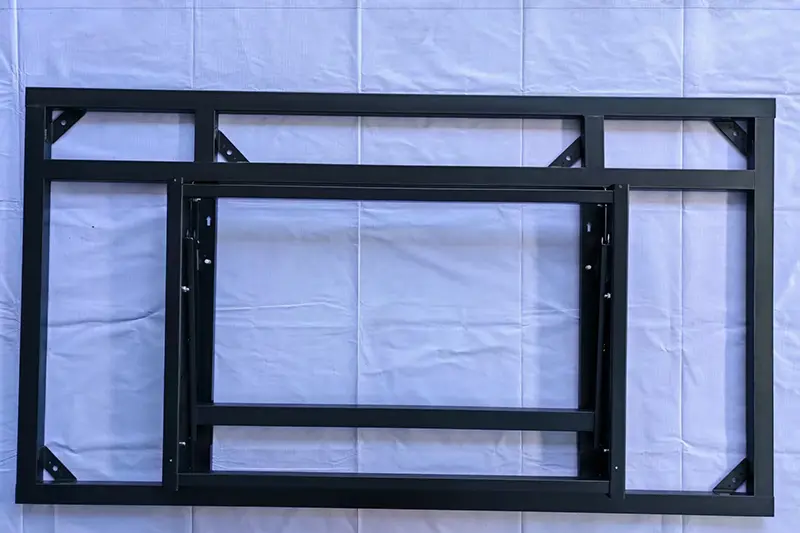

LCD 86 hüvelykes függőleges hidraulikus konzol

A 86 hüvelykes LCD-képernyők falra szerelhető függőleges beszereléséhez készült, 86 hüvelykes LCD függőleges hidraulikus konzol 2,5 mm-es vastagított acéllemezekkel és kettős hidraulikus rúdrendszerrel rendelkezik, amely egy négykampós és tartólemezes teherhordó szerkezettel, öt leesésgátló zárral és egy rejtett kábelvezető rekesszel van felszerelve. Támogatja a hidraulikus dőlésszög-beállítást és a gyors szétszerelést, 120 kg-os maximális teherbírásával, ideális függőleges képernyő-beállításokhoz nagy konferenciatermekben, parancsnoki központokban, digitális kiállítótermekben és egyebekben.

Alapszerkezet és anyagok

1. Fő keret:

Vastagított, nagy szilárdságú hidegen hengerelt acéllemezek és megerősített alumíniumötvözetből készült támasztékok, amelyek egybeépítve a deformáció elleni teljesítmény és a fokozott teherbíró képesség érdekében

2. Hidraulikus alkatrészek:

Hosszú löketű ipari hidraulikus hengerek stabil pufferrel és egyenletesen elosztott csapágynyomással a nagy képernyők könnyed emeléséhez

3. Függesztett lemez összeállítás:

Kiszélesített VESA függőleges függesztőlap, kizárólag a 86 hüvelykes képernyőkhöz, kompatibilis a hagyományos lyukmintákkal, beleértve a 400 × 600 és 600 × 800

4. Biztonsági szerkezet:

Háromszoros leesésgátló zárak és csúszásgátló ütéscsillapító gumibetétek, amelyek megakadályozzák a véletlen kilazulást és védik a kijelzőpanelt

5. Rögzítő szerelvények:

Nemzeti szabvány szerinti vastagított tágulási csavarok az egyenletes falfeszültség és a szilárdabb szerelés érdekében

A termék előnyei

1. Egyedi felépítés túlméretezett képernyőkhöz

Optimalizált mechanikai kialakítás, kizárólag 86 hüvelykes függőleges rögzítéshez, stabilabb, jól illeszkedő és biztonságosabb, mint az univerzális konzolok. Megerősítő bordák kerültek a kulcsfontosságú feszültségi pontokra, hogy elkerüljék a hosszan tartó használat utáni deformációt.

2. Kettős hidraulikus rúd – munkatakarékos és redundáns biztonság

A 86 hüvelykes képernyő nagy súlyú; Az egyes hidraulikus rudak extra erőt igényelnek a beállítás során, és hajlamosak az olajszivárgásra. A párhuzamos kettős rúd egyenletesen elosztott csillapítást biztosít az egyszerű beállítás érdekében. Ha az egyik rúd meghibásodik, a másik továbbra is támogathatja a nagyobb biztonságot.

3. Ötrétegű leesés elleni védelem

Kombinált főcsat, kiegészítő zár, felemelésgátló terelőlemez, kézzel csavart felemelésgátló csavarok és csúszásgátló gumibetétek, alkalmasak nagy forgalmú kereskedelmi környezetekhez.

4. Alacsony üzemeltetési és karbantartási költségek

Szerszám nélküli képernyő eltávolítás: Oldja ki a biztonsági reteszeket, csavarja el a kézi csavarokat, és emelje fel a képernyőt.

Fenntartott karbantartási hézagok az oldalsó paneleken: A hátsó kábelek a képernyő eltávolítása nélkül karbantarthatók.

Mágneses kábelkezelő rekesz: A kábelek szerszám nélkül bővíthetők vagy cserélhetők.

5. Magas helykihasználás

A falra szerelhető függőleges kialakítás minimális vízszintes helyet foglal el, így tökéletes szűk helyekre, például folyosókra, előcsarnokokra és liftbejáratokhoz.

6. Széles alkalmazási kör

Konferenciákon, kiállításokon, bevásárlóközpontokban, kórházakban, kormányhivatalokban, élő közvetítés stúdiókban és egyéb forgatókönyvekben alkalmazható.

Telepítési lépések (kizárólag a 86 hüvelykes függőleges rögzítéshez)

1. Ellenőrizze a fal terhelhetőségét, kalibrálja a függőleges középvonalat egy szinttel és jelölje meg a fúrási pozíciókat

2. Fúrjon lyukakat, szereljen be megvastagított tágulási csavarokat, és rögzítse a fő alapot a függőleges és szilárdság biztosítása érdekében

3. Szerelje fel a kiszélesített VESA függesztőlapot a 86 hüvelykes képernyő hátulján lévő szabványos lyukakba

4. Igazítsa a képernyőt a konzol rögzítő réseihez, és lassan akassza fel; a hidraulikus rendszer automatikus csapágyat és pufferelést biztosít

5. Rögzítse a háromszoros leesésgátló biztonsági zárakat, és ellenőrizze, hogy nincs-e laza

6. Helyezze a kábeleket függőleges kábelcsatornákba, és állítsa be a magasságot és a dőlésszöget

7. Használatba vétel előtt végezzen teljes stabilitási ellenőrzést

Alkalmazható forgatókönyvek

GYIK

Q1: A 86 hüvelykes képernyők nehezek. Stabilan meg tudja-e tartani őket a konzol deformáció nélkül?

V: Igen. Szigorú teherbírási vizsgálatokat végeztek. A fő test 2,5 mm-es vastagított acéllemezeket használ, erősítő bordákkal a legfontosabb feszültségi pontokon, amelyek nem mutatnak deformációt 150 kg statikus végső terhelés mellett. A legtöbb mainstream 86 hüvelykes kereskedelmi képernyő (Sony, Samsung, LG stb.) 55–70 kg tömegű, jóval a tervezett terhelési határ alatt. A csavarok feszességét félévente ajánlatos ellenőrizni.

2. kérdés: Melyek a kettős hidraulikus rudak előnyei az egyrúddal szemben?

V: Két alapvető előny: ① Egyenletes csillapítás: A nehéz, 86 hüvelykes képernyők nagy csillapítóerőt igényelnek az egyes rudaktól, ami munkaigényessé teszi a beállítást és növeli az olajszivárgás kockázatát. A párhuzamos, kettős rúd egyenletesen osztja el a feszültséget a simább működés érdekében.②Redundáns biztonság: Ha az egyik hidraulikus rúd meghibásodik, a másik továbbra is alapvető támogatást tud nyújtani, ez a biztonsági funkció nem érhető el az egyrúd kivitelben.

3. kérdés: Szükséges eszközöket használni a képernyő eltávolításához?

V: A képernyő szétszereléséhez nincs szükség szerszámokra – egyszerűen fordítsa el a biztonsági reteszeket, és csavarja el az emelkedésgátló kézi csavarokat a képernyő felemeléséhez. A 86 hüvelykes képernyők súlya azonban 55-70 kg, ezért erősen ajánlott két kezelő. A kábelek karbantartásához (pl. HDMI-kábelek csatlakoztatásához/kihúzásához) szükségtelen a képernyő eltávolítása a fenntartott oldalsó karbantartási hézagoknak köszönhetően.

4. kérdés: Hogyan lehet új kábeleket hozzáadni a huzalozás elrejtése után?

V: Rendkívül kényelmes. A kábelrekesz fedele mágnesesen rögzített és szerszám nélkül nyitható. A kábelek hozzáadásához vagy cseréjéhez húzza fel a fedelet, vezesse be a vezetékeket a belsejébe és zárja be – nincs szükség a képernyő szétszerelésére.

5. kérdés: Milyen faltípusok alkalmasak a 86 hüvelykes képernyő telepítésére?

V: Csak tömör betonfalak vagy tömör téglafalak elfogadhatók. A gipszkarton, a könnyű acél gerincfalak és az üreges blokkfalak nem viselik el biztonságosan egy 86 hüvelykes képernyő súlyát. A mellékelt vastagított tágulási csavarokat kifejezetten beton- és tömör téglafalakhoz tervezték. Szakszerű helyszíni vizsgálat javasolt, ha a fal típusa bizonytalan.

6. kérdés: Mennyire nehéz egy tényleges 86 hüvelykes képernyő, és hány telepítőre van szükség?

V: A legtöbb mainstream 86 hüvelykes kereskedelmi képernyő 55–70 kg nettó tömegű. A fali alapot egy személy rögzítheti, míg a képernyőfüggesztéshez két munkás szükséges (az egyik a képernyőt fogja, a másik a kampókat igazítja). Emelőberendezések vagy gépek használata javasolt a személyi sérülések elkerülése érdekében.
