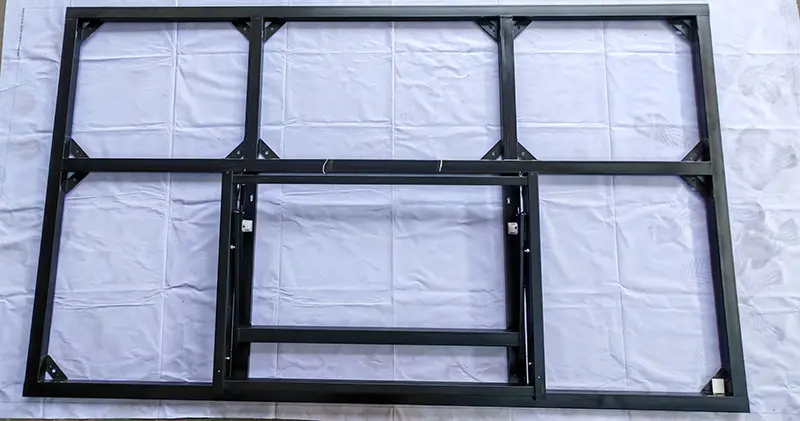

LCD 100 hüvelykes függőleges hidraulikus konzol

Az LCD 100 hüvelykes függőleges hidraulikus tartó egy rendkívül nagy teherbírású tartórendszer, amelyet 100 hüvelykes LCD óriásképernyőkre terveztek (102/105 hüvelykes modellekkel is kompatibilis). A 98 hüvelykes és kisebb képernyők konzoljaitól eltérően a csupasz 100 hüvelykes képernyő általában több mint 130 kg-ot nyom, és közel 2,2 méter magas, amit nem lehet biztonságosan megtámasztani pusztán falra szereléssel. Ez a termék hibrid szerkezettel rendelkezik, amely kombinálja a segédfali teherhordást és a padlótámaszt. A függőleges terhelés nagy része a talajra hárul, míg a fal csak a billenés megakadályozására és a rögzítésre szolgál.

Anyagok és kivitelezés

1. Fő keret:

Vastagított és szélesített hidegen hengerelt acéllemezek merevítő bordákkal a nagyobb teherbírás és deformáció nélküli torziós ellenállás érdekében.

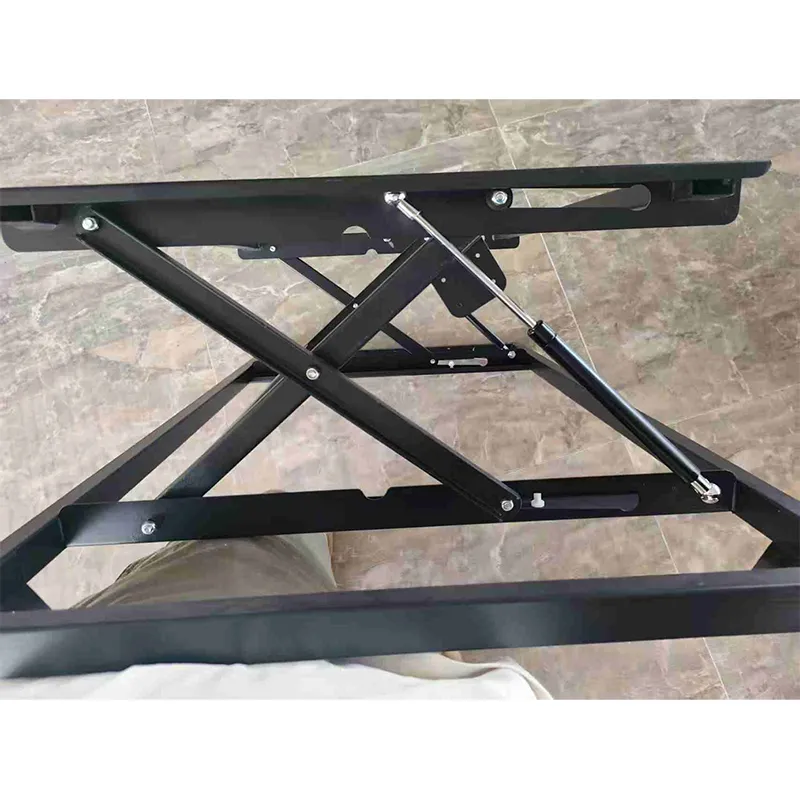

2. Hidraulikus rendszer:

Az ipari minőségű kettős hidraulikus csillapító alkatrészek egyenletes támasztást, sima emelést és csendes pufferelést biztosítanak.

3. Függesztett lemez összeállítás:

Egyedi szélesített VESA függőleges függesztőlap 100 hüvelykes képernyőkhöz, kompatibilis a nagyméretű kijelzők szabványos rögzítő furataival.

4. Biztonsági védelem:

Több leesésgátló retesz és csúszásgátló ütéscsillapító gumibetét a véletlen leesés megakadályozására.

5. Rögzítő szerelvények:

Nemzeti szabványnak megfelelő vastagított és meghosszabbított tágulási csavarok a falfeszültség egyenletes elosztására a szilárdabb telepítés érdekében.

A termék előnyei

1. Óriási képernyőkre szabva:

Kizárólag 100 hüvelykes függőleges rögzítéshez optimalizálva, stabilabb és jobban illeszkedik, mint az univerzális konzolok.

2. Munkaerő-takarékos hidraulikus rendszer:

Egyszerű beállítás a képernyő és portjai védelmére.

3. Alacsony karbantartási költség:

Gyorsan szétszerelhető kivitel, profi technikusok nélkül is működtethető.

4. Helytakarékos:

Falhoz simuló függőleges kialakítás minimális vízszintes alapterülettel, ideális előcsarnokokba, folyosókba és kiállítótermekbe.

5. Széleskörű alkalmazhatóság:

Konferenciákon, kiállításokon, bevásárlóközpontokban, kórházakban, kormányhivatalokban, médiaiparban stb.

Az üzemeltetési és karbantartási költségek összehasonlítása a hagyományos konzolokkal

Fali követelmények és telepítési előírások

Kritikus biztonsági figyelmeztetés

Egy 100 hüvelykes képernyő több mint 90 kg. A nem megfelelő faltípusok a képernyő leesését okozhatják, ami anyagi veszteséget és személyi sérülést okozhat.

Engedélyezett faltípusok (minden követelménynek egyszerre kell megfelelni)

Tiltott faltípusok (szerelés szigorúan tilos)

Szükséges eszközök és telepítők száma

Telepítési lépések

1. Fal ellenőrzése: Győződjön meg arról, hogy a fal tömör beton vagy tégla, megfelelő vastagságú.

2. Pozícionálás és jelölés: Használjon lézerszintezőt a függőleges középvonal megrajzolásához, és jelöljön ki 8 fúrási pontot.

3. Fúrás és furatok tisztítása: Fúrjon lyukakat 100 mm-nél nagyobb mélységben elektromos kalapáccsal, tisztítsa meg a törmeléket és helyezze be az M10-es tágulási csöveket.

4. Az alap rögzítése: Szerelje fel a fali alapot, húzza meg lépésről lépésre a 8 feszítőcsavart, és ellenőrizze a függőleges helyzetet.

5. VESA függőlemez felszerelése: Rögzítse a kiszélesített VESA-lemezt a 100 hüvelykes képernyő hátuljához (kompatibilis a 600 × 400, 800 × 600, 900 × 600 lyukmintákkal).

6. A képernyő felfüggesztésének előkészületei: Vizsgálja meg a hidraulikus rudakat és a biztonsági reteszeket; állítsa be az emelőállványt a beépítési magassághoz.

7. Szerelje fel a képernyőt: Két dolgozó felemeli a képernyőt, miközben az egyik kezelő a horgokat vezeti, hogy egy vonalba kerüljön az alap réseihez, és lassan engedje le.

8. Biztonsági zárak: Rögzítse egymás után a főcsatokat, az oldalsó biztonsági zárakat és a kézzel csavart billenésgátló csavarokat.

9. Kábelkezelés és beállítás: Vezesse a kábeleket a mágneses kábelrekeszbe, és állítsa be a dőlésszöget az optimális látószögbe.

10. Végső ellenőrzés: Rázza meg a képernyőt, hogy megbizonyosodjon arról, hogy nincs kilazulás, és ellenőrizze az összes reteszt.

Alkalmazható forgatókönyvek

Vállalati Iroda

Nagy konferenciatermek képernyői, recepciós üdvözlőképernyők, vállalati kultúrát bemutató falak

Kereskedelmi kijelző

Bevásárlóközpont hirdetési képernyők, márkakiállítások bemutató képernyői, bolti digitális plakátképernyők

Kormányzati és közszolgáltatások

Tájékoztató képernyők a kormánytermekben, kórházi kalauz képernyők, kiállítási helyszínek tájékoztató képernyők

Média és élő közvetítés

Függőleges óriás képernyők rövid élő videó közvetítéshez, saját médiatartalom megjelenítéséhez, stúdió információs képernyők

Oktatás és képzés

Campus bulletin képernyők, oktatótermi bemutató képernyők, interaktív kijelzők képző intézmények számára

GYIK

1. kérdés: Mennyi ennek a 100 hüvelykes függőleges tartónak a maximális terhelhetősége?

V: Megvastagított szélesített acéllemezekkel és kettős hidraulikus támasztékkal készült, maximális terhelése eléri a 130 kg-ot, teljes mértékben lefedi minden típusú 100 hüvelykes nagy képernyő súlyát.

2. kérdés: A függőlegesen szerelt 100 hüvelykes képernyő előrebillen az előretolt súlypont miatt?

V: Speciális hátul feszített gravitációs szerkezetet alkalmaz, hátrafelé eltolt függőlemezekkel, hogy befelé tolja el a terhelést, kiküszöbölve az előredőlést és az élek vetemedését.

Q3: Mekkora a távolság a képernyő és a fal között függőleges telepítés után?

V: A falhézag mindössze 60–85 mm, ultravékony és helytakarékos, elegáns, minimalista megjelenéssel.

4. kérdés: Hajlamos-e a konzol deformálódására szállítás közben?

V: Integrált bélyegzett szerkezeti részekkel, teljesen megerősített csomagolással és sarok kemény védelemmel rendelkezik, erős nyomás- és leejtési ellenállással, hogy elkerülje a deformációt a szállítás során.

5. kérdés: Hogyan lehet elrejteni a kábeleket és később új vezetékeket hozzáadni?

V: A konzolhoz tartozik egy beépített mágneses kábeltartó rekesz (60 cm szélesség × 120 cm magasság × 4 cm mély), amely 4 HDMI kábelt, 2 tápkábelt és 2 hálózati kábelt tartalmaz. A fedél mágnesesen van rögzítve, és szerszám nélkül nyitható. Kábelek hozzáadása vagy cseréje: húzza fel a fedelet, helyezzen be új kábeleket, és zárja le a fedelet – a képernyőt nem kell eltávolítani.

K6: Felszerelhető vízszintesen? Támogatja a vízszintes szintállítást?

V: Ez a modell csak a függőleges rögzítést támogatja, szerkezete a képernyő gravitáció függőleges eloszlására van optimalizálva. Ha vízszintes és függőleges tájolás közötti váltásra van szükség, vásárolja meg forgatható konzolunkat. Vízszintes beállításhoz: kalibráljon lézeres vízszintezővel az alap beépítése során; finom vízszintes beállítás (±2°) a képernyő felszerelése után érhető el.

7. kérdés: A konzol ütésálló és alkalmas a földrengésnek kitett területeken?

V: Átment a 8-as magnitúdójú földrengések frekvenciáját szimuláló vibrációs teszteken, képernyő leesése vagy kilazult reteszei nélkül. A hatszoros biztonsági zár kialakításában az emelésgátló terelőlemezek és a csúszásgátló gumibetétek kifejezetten a vibrációs környezethez lettek optimalizálva. Alkalmazható olyan szeizmikus zónákban, mint Japán, Tajvan, Chile, Törökország és Kalifornia (USA).
